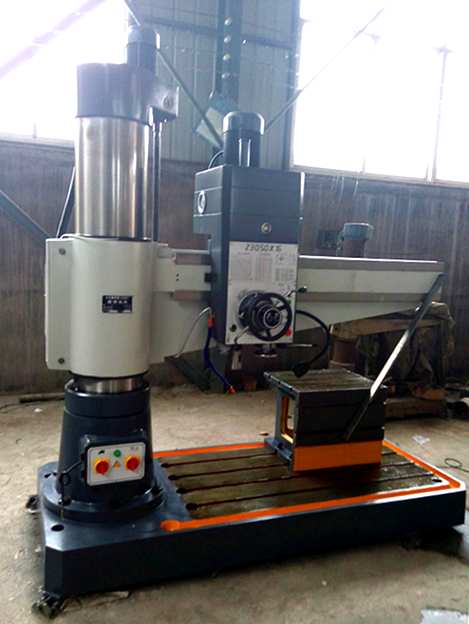

Z3050*16液壓搖臂鉆床
- 品牌：???魯南新力
- 型號：???Z3050*16
搖臂鉆床，也可以稱為搖臂鉆。搖臂鉆是一種孔加工設備，可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。按機床夾緊結構分類，搖臂鉆可以分為液壓搖臂鉆床和機械搖臂鉆床在各類鉆床中，搖臂鉆床操作方便、靈活，適用范圍廣，具有典型性，特別適用于單件或批量生產帶有多孔大型零件的孔加工，是一般機械加工車間常見的機床。
|
本機床具有如下特點： |
||
|
Z3050×16液壓搖臂鉆床技術參數 |
||
|
規格與參數 |
單位 |
Z3050×16 |
|
最大鉆孔直徑 |
|
50 |
|
主軸中心至立柱母線距離 |
mm |
最大1600 |
|
最小350 |
||
|
主軸端面底座工作面距離 |
mm |
最大1220 |
|
最小320 |
||
|
主軸圓錐孔 |
(莫氏)No. 5# |
|
|
主軸行程 |
mm |
315 |
|
主軸轉速范圍 |
r/min |
25-2000 |
|
主軸轉速級數 |
|
16 |
|
主軸進給范圍 |
mm/r |
0.04-3.2 |
|
主軸進給量級數 |
|
16 |
|
工作臺尺寸 |
mm |
500×630 |
|
橫臂長寬 |
mm |
2140 |
|
主電機功率 |
Kw |
4 |
|
機床重量 |
Kg |
3500 |
|
機床外形尺寸 |
mm |
2500×1060×2655 |
